在大型工業裝置與基礎設施項目中，一個重達數噸乃至數十噸的大口徑閘閥，其安裝質量直接決定了未來數十年的運行可靠性與維護成本。錯誤的吊裝可能導致閥門變形或墜落，而對中偏差則會引起閥桿卡澀、密封泄漏和管道應力異常。與小型閥門不同，大口徑閘閥的安裝是一項需要精密策劃與專業執行的重型設備系統工程。本文將由浙江言成閥門有限公司工程師系統解析從吊裝到對中的核心技巧與安全要點。
首先必須明確，大口徑閘閥的安裝絕非簡單的“就位-緊固”，其特殊性在于：
巨大的質量與尺寸：DN800以上的閘閥單體重量可達數噸，屬于超重、超限設備，需專業吊裝方案。
結構剛性相對脆弱：盡管閥體厚重，但其中腔和法蘭頸部是結構相對薄弱的區域，不當的吊裝力或支撐可能導致其發生永久性變形，破壞密封面的同軸度。
對管道應力的敏感性：閥門要求管道自然對中。強制拉攏連接會使閥體承受巨大外部應力，導致閘板卡死、操作扭矩劇增，并大幅縮短填料和密封面壽命。
一次性成功的高成本：一旦安裝就位并完成焊接或緊固，再次調整或拆卸的代價極其高昂。
因此，成功的安裝始于充分的前期準備、正確的作業流程和嚴謹的質量控制。
吊裝是安裝的第一步，也是風險最高的一步。
研讀資料：仔細閱讀制造商提供的《安裝維護手冊》，重點關注吊耳位置、重量重心標識、嚴禁吊裝部位。
專用吊具：
首選：使用制造商隨閥提供的專用吊裝支架或吊梁。這是最安全、最保護閥門的方式。
通用方案：如無專用工具，必須使用足夠安全工作負荷的編織吊裝帶（扁平帶），嚴禁使用鋼絲繩或鏈條直接接觸閥體法蘭或加工面，以防打滑和劃傷。
吊點選擇：
理想吊點：閥體上專門設計的吊耳或吊孔。
備用方案：若無吊耳，吊帶應纏繞在閥體中部最厚實的部位，并確保閥門在空中的姿態接近其工作姿態（通常閥桿垂直向上），避免閥蓋或法蘭承受主要彎矩。
| 關鍵步驟 | 正確操作 | 嚴禁行為與風險 |
|---|---|---|
| 試吊與平衡 | 緩慢起吊離地10-20厘米，檢查閥門是否水平、吊具是否牢靠、重心是否穩定。調整吊帶位置直至閥門平穩。 | 直接快速起吊。閥門傾斜、旋轉會導致撞擊、吊帶滑脫，甚至墜落。 |
| 移動路徑規劃 | 清理路徑，確保閥門移動軌跡上無障礙物和人員。由專人指揮，動作緩慢平穩。 | 在閥門下方站人或穿越。一旦墜落，后果不堪設想。 |
| 就位姿態控制 | 使閥門法蘭面與管道法蘭面基本平行，且中心高度略高于管道中心，便于后續微調對中。 | 強行將閥門“砸”或“撞”向管道法蘭。這會嚴重損傷法蘭密封面。 |
| 臨時放置 | 若需臨時放置，必須用方木或專用支架平穩支撐閥體下部，嚴禁僅靠管道承重或側放、倒放。 | 直接將閥門法蘭掛在管道上或隨意放置于地面。這會使閥門受力并可能污染接口。 |
對中是確保閥門不受異常應力的關鍵，其精度要求遠高于普通管道。
目標：使閥門法蘭與管道法蘭達到 “平行、同心、零應力” 的自然貼合狀態。
標準：兩片法蘭之間的平行度偏差和同軸度偏差通常應控制在 0.5-1.0毫米 以內，具體需參照項目規范。緊固螺栓時應能用手輕松穿入所有螺栓孔。
初步粗調：
使用撬棍或液壓頂升工具在閥體底部進行微調，調整閥門高度和左右位置。
用法蘭間隙尺或平整的鋼板尺，檢查上下、左右四個點的法蘭間隙，初步調整平行度。
精密細調（關鍵步驟）：
工具：使用 “定位螺栓”或“導向桿” 。將2-4根螺栓（直徑略小于螺栓孔）對稱地插入法蘭孔，作為精密導向。
方法：緩慢降下閥門，讓導向桿引導閥門法蘭精確套入。此時再微調，直至所有螺栓孔對齊，且閥門自重完全由管道法蘭承載，無異常間隙。
最終檢查：
用手電筒照射，檢查兩片法蘭密封面之間是否整圈間隙均勻。
用手嘗試穿入所有螺栓，確認無任何卡阻。
法蘭連接：
安裝墊片：清潔密封面，將墊片（如纏繞墊）準確居中放置。

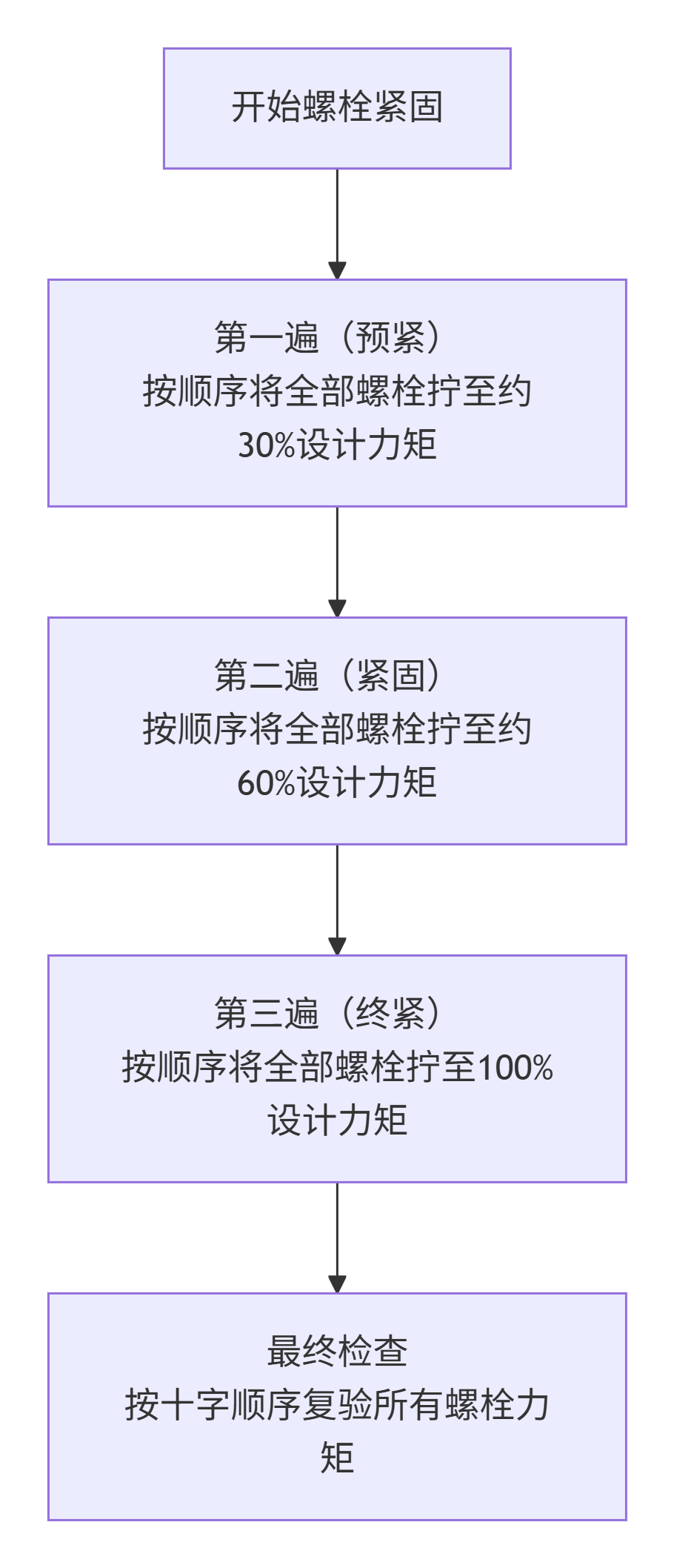

螺栓緊固：必須使用力矩扳手，并嚴格按照 “十字對稱、多遍擰緊” 的順序（如下圖所示），分3-4次逐步增至設計力矩。這能確保墊片受力均勻，密封可靠。
對焊連接（更高要求）：
對中要求更嚴，需保證坡口間隙均勻。
由合格焊工采用小線能量、對稱分段焊工藝，以最大限度減少焊接熱輸入對閥體造成的變形應力。
安裝就位并非終點，后續步驟同樣重要。
移除吊具與設置最終支撐：
確認所有螺栓緊固完畢后，方可完全松開并移除吊裝設備。
根據設計圖紙，立即安裝獨立的永久性管道支架或支撐墩。該支撐必須能承擔閥門重量及流體推力，確保管道應力不傳遞至閥體。這是防止閥門變形和泄漏的長久保障。
安裝后必做驗證：
手動操作測試：在系統未加壓前，手動或點動執行機構，進行數次全開-全關操作。感受并記錄操作扭矩是否平穩、有無異?？c。這是檢驗對中質量最直接的“試金石”。
連接處標記檢查：在法蘭螺栓和螺母上做同心標記線。在系統升溫加壓后（熱緊后）或運行一段時間后，檢查標記線是否錯位，可判斷螺栓是否因應力松弛而發生蠕變。
必須規避的典型錯誤：
錯誤：用閥門作為管道調整的受力點，強行拉攏管道。
后果：閥體長期承受拉/壓應力，導致閘板單側磨損、閥桿彎曲、填料泄漏加速。
錯誤：未設置獨立支撐，或支撐不實。
后果：閥門隨管道熱位移而下沉或偏移，同樣產生有害應力。
錯誤：使用氣動扳手一次性粗暴擰緊螺栓。
后果：墊片壓潰不均或法蘭變形，為泄漏埋下隱患。
一個大口徑閘閥的卓越性能，30%取決于制造，70%取決于安裝。精湛的吊裝與對中技巧，是將閥門從“優質產品”轉化為“可靠資產”的至關重要的橋梁。
這個過程完美詮釋了嚴謹的工業精神：以科學的方案取代經驗，以精密的工具取代蠻力，以系統的驗證取代主觀判斷。投資于專業、規范的安裝過程，所避免的是一次泄漏事故、一次非計劃停機，以及未來高昂的維修代價。最終，當這個龐大的鋼鐵構件在管道上安靜、順滑地履行職責時，便是對安裝團隊專業技藝的最佳證明。
